Agilent PLOT-kolonner för gasanalys och flyktiga föreningar

>> Se alla Agilent PLOT-kolonner

PLOT står för Porous Layer Open Tubular och beskriver en kapillärkolonn där den stationära fasen består av ett poröst skikt på kolonnens insida. PLOT-kolonner används framför allt för föreningar som är gasformiga vid rumstemperatur eller som har så hög flyktighet att en traditionell vätskebelagd kapillärkolonn inte ger tillräcklig retention.

Agilent J&W PLOT-kolonner används för separation av bland annat permanenta gaser, lätta kolväten, flyktiga polära föreningar, svavelgaser och andra små molekyler. Vanliga användningsområden finns inom petrokemi, naturgas, raffinaderigas, processkontroll och energirelaterade analyser.

Varför använda en PLOT-kolonn?

Den porösa stationära fasen ger hög retention för små och mycket flyktiga föreningar. Det gör PLOT-kolonner lämpliga när analyterna inte kan separeras tillräckligt effektivt på en konventionell WCOT-kolonn.

PLOT-kolonner används ofta i system med flera kolonner och ventiler. Med tekniker som backflush och heart-cutting kan delar av provet styras till olika kolonner med kompletterande selektivitet. På så sätt går det att skydda känsliga kolonner, förkorta analystiden eller förbättra separationen av utvalda analyter.

Agilents sortiment omfattar kolonner med olika typer av adsorbenter och porösa polymerer. Valet beror på vilka gaser eller flyktiga föreningar som ska separeras och vilken detektor som används.

Utmaningar med partiklar från PLOT-fasen

I vissa PLOT-kolonner kan partiklar från det porösa skiktet lossna och transporteras vidare i systemet. Partiklarna kan ansamlas i anslutningar, ventiler och detektorer eller orsaka begränsningar i gasflödet.

Det kan i sin tur leda till:

• Förändrat bärargasflöde
• Förskjutna retentionstider
• Blockerade kopplingar
• Kontaminering av detektorn
• Ökat underhåll
• Oplanerade instrumentstopp

Problemet är särskilt viktigt i system med GC/MS, Deans-switch eller andra typer av kolonnkopplingsventiler.

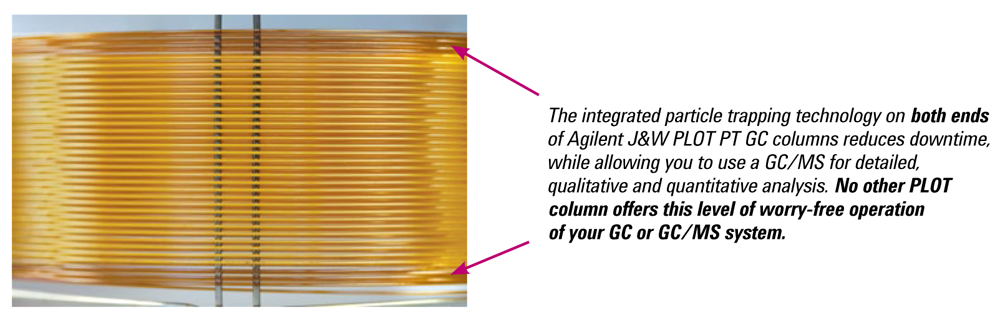

PLOT PT – PLOT-kolonner med partikelfälla i båda ändarna

Agilent J&W PLOT PT-kolonner har integrerad partikelfälla i båda ändarna av kolonnen, vilket eliminerar behovet av separata partikelfällor. Integrerade partikelfällor är en smidigare lösning, utan risk för läckage och möjliggör användning av PLOT-kolonner med GC/MS för kvalitativ och kvantitativ analys. En PLOT-kolonn med integrerade partikelfällor i båda ändarna av kolonnen är idealisk för applikationer med kolonnkopplingsventiler i systemet och eliminerar behovet av montering av externa/ separata partikelfällor via unions, och inline-filter för att skydda ventiler och detektorer.

>> Agilent PLOT PT columns.pdf

Installation och konditionering av PLOT-kolonner
Dessa steg är avgörande för korrekt prestanda och livslängd för PLOT-kolonnen.
PLOT-kolonner är mycket retentiva. Spårmängder av vatten i bärgasen kan påverka kromatografin negativt. Därför rekommenderas starkt att använda en fuktfälla på din bärgasledning.

1. Installera kolonnen enligt instruktionerna som bifogas kolonnen.
2. Efter installation av kolonnen i inleten, ställ in bärgasflödeshastigheten. För PLOT -kolonner, öka långsamt bärargastrycket med en hastighet av 2 till 3 psi/min (10 till 20 kPa/min), tills den når det önskade flödet. Långsam tryckökning krävs inte för CP SilicaPLOT, GS-GasPro, GS-CarbonPLOT och PoraBOND. Dessa kolonner kan direkt sättas under önskat tryck på grund av deras unika partikelbindningsteknik.
3. Låt bärgasen flöda genom kolonnen i tre till fem minuter innan kolonnen ansluts till detektorn.
4. Konditionera kolonnerna enligt instruktionerna i tabell 1, se broschyr nedan.

Obs! Överskrid inte kolonnens maximala arbetstemperatur vid inställning av injektor- och detektortemperaturer.

>> Agilent PLOT Columns- Installation and Conditioning.pdf

PoraPLOT för flyktiga föreningar

PoraPLOT Q

PoraPLOT Q är lämplig för analys av polära och apolära flyktiga föreningar. Vatten eluerar som en skarp och kvantifierbar topp, vilket gör retentionstider för analyterna reproducerbara, eftersom de inte påverkas av vatten i provet.

PoraPLOT U

PoraPLOT U är utmärkt för polära flyktiga föreningar. Även om provet innehåller vatten påverkas inte retentionstiderna av detta utan vattnet eluerar som en skarp och kvantifierbar topp. PoraPLOT U är den mest polära porösa polymera PLOT-kolonnen och är utvecklad för halogenerade föreningar, kolväten C1 – C6, ketoner och lösningsmedel.

PoraBOND för stabilitet och GC/MS

För GC/MS-system finns kolonner med mindre id. och helt bundna och immobiliserade stationära faser, PoraBOND, vilket eliminerar att partiklar släpper från fasen och förorenar detektorn.

PoraBOND Q

PoraBOND Q är den långsiktiga lösningen för analys av flyktiga lösningsmedel och kolväten. Det är den mest stabila kolonnen i sitt slag och tål upprepade vatteninjektioner. Den porösa polymeren är mycket ren och har praktiskt taget ingen katalytisk aktivitet. Detta innebär att PoraBOND Q kan användas upp till 320°C utan nedbrytning av fasen.

PoraBOND U

PoraBOND U är en mycket stabil polär-bunden porös polymer med en maximal temperatur på 300°C. Den låga blödningen ger lägre detektionsgränser och snabbare stabiliseringstider. Eftersom den porösa polymeren är bunden till kolonnen är denna kolonn idealisk för användning med GC/MS och applikationer med kolonn switching-ventiler.

CP-Molsieve 5Å för permanenta gaser

CP-Molsieve 5Å är en molekylsikt PLOT-kapillärkolonn speciellt lämpad för separation av permanenta gaser med hög upplösning. Analystiderna reduceras med upp till 75% jämfört med packade kolonner. Baslinjeseparation av Ar/O2 uppnås vid rumstemperatur. CP-Molsieve 5Å med tunn fas ger kort retentionstid för CO med symmetriska toppar.

CP-Silica PLOT

Med CP-Silica PLOT kan många av de applikationer som förr enbart kunde göras med packade kolonner nu analyseras på kapillär PLOT-kolonner och dra fördelarna av detta genom, högre effektivitet och snabbare analystid. Den är idealisk för COS i etylen, freoner/CFC, kolväten, propylen och svavelgaser.

CP-Silica PLOT har bra selektivitet för C1 – C4 -isomerer i närvaro av vatten, utan att vattnet påverkar retentionstiderna. CP-SilicaPLOT eluerar CO2 och svavelgaser vid ppm-nivåer och separerar cyklopropan från propylen, utan sönderdelning av pentadiener eller CFC.

Installation och konditionering

Korrekt installation och konditionering är avgörande för PLOT-kolonnens prestanda och livslängd. Eftersom många PLOT-faser är starkt retentiva kan små mängder fukt eller andra föroreningar påverka kromatografin.

Följ alltid instruktionerna för den aktuella kolonnen. Några generella rekommendationer är att:

• Använda ren bärgas och en lämplig fuktfälla.
• Installera kolonnen enligt tillverkarens anvisningar.
• Kontrollera att anslutningarna är täta.
• Öka bärgastrycket gradvis när detta rekommenderas.
• Låta bärgas flöda genom kolonnen före anslutning till detektorn.
• Konditionera kolonnen enligt angiven temperatur och tid.
• Aldrig överskrida kolonnens maximala arbetstemperatur.

Vissa kolonner, exempelvis CP-Silica PLOT, GS-GasPro, GS-CarbonPLOT och PoraBOND, har särskilda bindningstekniker och kan ha andra rekommendationer. Kolonnens medföljande installationsanvisning ska därför alltid ha företräde.

Att välja rätt PLOT-kolonn

Valet påverkas av vilka föreningar som ska analyseras, deras koncentrationsområde, provets huvudsakliga komponenter och detektorns krav. Även kolonnens innerdiameter spelar en viktig roll för kapacitet, effektivitet och kompatibilitet med systemets flöde.

För gasanalyser med komplex sammansättning kan det behövas flera kolonner, ventiler eller kompletterande förkolonner för att uppnå önskad separation.
