Instrumenttillbehör, regulatorer och reservdelar för termisk desorption

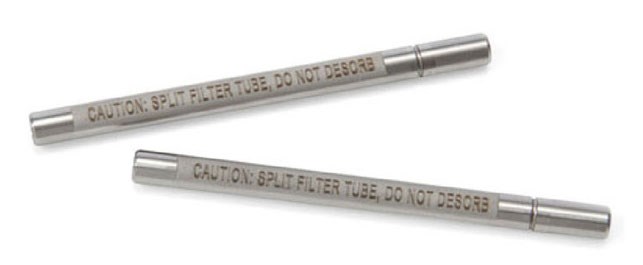

Split Tubes

Med Markes termiska desorptionsenheter kan kvantifiering ske vid ett stort koncentrationsområde, genom flexibel split av både inlet- och outletflöden. Splittade flöden kan samlas upp på ett nytt rör (re-collection) för lagring eller upprepad analys, men när det inte behövs bör splitflödet samlas upp på ett kolrör för efterföljande destruktion. Split tubes kan användas flera gånger, men bör rutinmässigt bytas ut – Markes rekommenderar minst var 12:e månad. Split filter tubes bör aldrig desorberas och återanvändas.

Split tubes finns för tre olika typer av TD-system:

• On-line-system använder ett glasrör av standardstorlek
• Rörbaserade system använder ett rör i industristandard av rostfritt stål
• 4½? DAAMS-rörbaserade system använder ett rostfritt stål 4½? lång × 6 mm o.d. rör

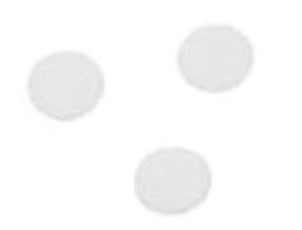

Filterdiskar

Filterdiskar används i systemen för att förhindra blockering av flödesvägar. Instrumentens filter bör kontrolleras och bytas ut regelbundet som en del av en underhållsplan.

• Kan bytas ut av användaren
• Samma Split tubes används för flera olika instrument.
• Se instrumentmanualen för vägledning, eller kontakta oss.

Rutinunderhåll och Reservdelar

Markes instrument är designade och byggda för att göra det möjligt för användare att utföra en viss nivå av rutinunderhåll själv. Det finns specifika kit för rutinunderhåll som innehåller reservdelar för cirka 12 månader, för en genomsnittlig användare. Regelbundet underhåll hjälper till att säkerställa att ditt instrument fortsätter att prestera till sin fulla potential.

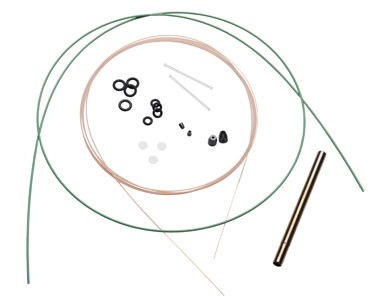

Underhålls-kit
Underhålls-kit finns för respektive instrument, och innehåller de vanligaste reservdelarna för det specifika instrumentet. För de termiska desorptionsinstrumenten rekommenderas också att ha en extra kylfälla på lager.

>> RMK-0027 - Tube based systems >> Markes Routine Maintenance Kit Tube Based Systems.pdf
>> RMK-0006HT - Micro-Chamber High Temperature
>> RMK-0003-2S - Online and canister systems
>> RMK-0005 - TT24-7 systems
>> RMK-0020 - TC-20 tube conditioner
>> RMK-0026 - Kori-xr

Markes specialister rekommenderar att en rutinunderhållsservice utförs på varje TD-system av en utbildad servicetekniker minst en gång om året. Servicedelar är inte tillgängliga online - vänligen kontakta oss via telefon, 031 336 90 00 eller >> e-post

Transfer lines

Deaktiverad fused silica används som Transfer line för att ansluta ett Markes TD-instrument till GC-instrumentet och möjliggör snabb överföring av provet från TD-fokuseringsfällan till GC-kolonnen vid analys. Transfer line kopplas ihop med GC-kolonnen med en Quick seal connector eller en så kallad Press-fit. För MS-detektor så rekommenderas SilTite mini-union för att minimera risken för läckage av luft in i systemet och därmed skydda MS-detektorn och minimera bakgrunden.

>> Ultra Inert Universal Press Fit, pk10
>> SilTite

>> Video - How to replace the fused silica transfer line to the GC

O-ringar - universal

O-ringar används i Markes TD-instrument, provtagningsutrustning och tillbehörsprodukter. Många av dessa bör kontrolleras och bytas ut regelbundet som en del av en rutinmässig underhållsplan, för att säkerställa optimal prestanda för systemet. O-ringar från Markes är vanligtvis gjorda av Viton. Markes rekommenderar att man använder verktyg och handskar vid byte av O-ringar.

O-ringar ingår i de kit som kan köpas för rutinunderhåll (RMK), som innehåller tillräckligt med reservdelar för cirka 12 månaders genomsnittlig användning och är tillgängliga för alla Markes instrument och provtagningsutrustning. Om ytterligare O-ringar behövs under tiden, eller om de behövs för andra produkter, kan de köpas separat.

Artikelnumren för de mest använda O-ringarna är:

• U-COV06 - Till Markes TD-instrument vid kylfällan
• U-COV07 - I Markes TD-autosampler, och i Kori-xr och TT24-7
• U-COV10 - I DiffLok-caps och vid inlet/outlet för rör av industristandard (6.35mm od), i TC-20, µ-CTE, UNITY-xr, TD100 -xr och mottrycksadaptern för ACTI-VOC.
• U-COV45 - För 4½? DAAMS-rör och vid inlet/outlet för 6mm od rör på TC-20, µ-CTE och mottrycksadaptern för ACTI-VOC.

>> Markes Customer Support Note - How to Clean DiffLok Caps.pdf

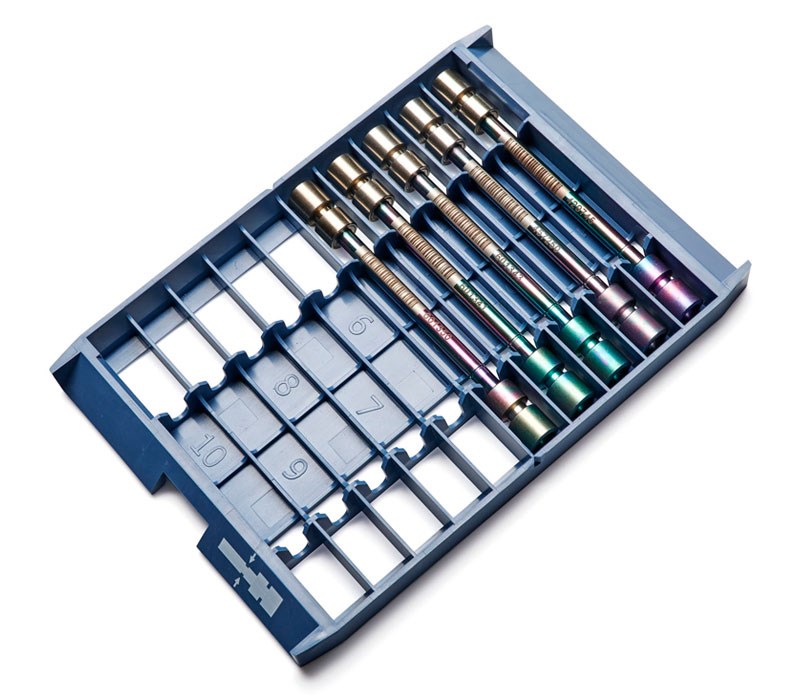

Bricka för autosampler - U-TRAY - Ultra-xr och TD100-xr

I Markes Autosampler för TD är rören försedda med DiffLok-caps. Rören sitter i brickor, varje bricka rymmer upp till tio rör och det finns fem eller tio numrerade brickor i varje autosampler (beroende på instrument). Brickor kan tas bort från autosamplern och användas för tillfällig förvaring eller för att transportera rör i labbet. På utsidan av brickan finns en bild som indikerar i vilken riktning rören ska placeras. Brickorna är numrerad för att underlätta sekvensinställningar.

>> Video - How to load sorbent tubes into an autosampler (TD100-xr or ULTRA-xr)

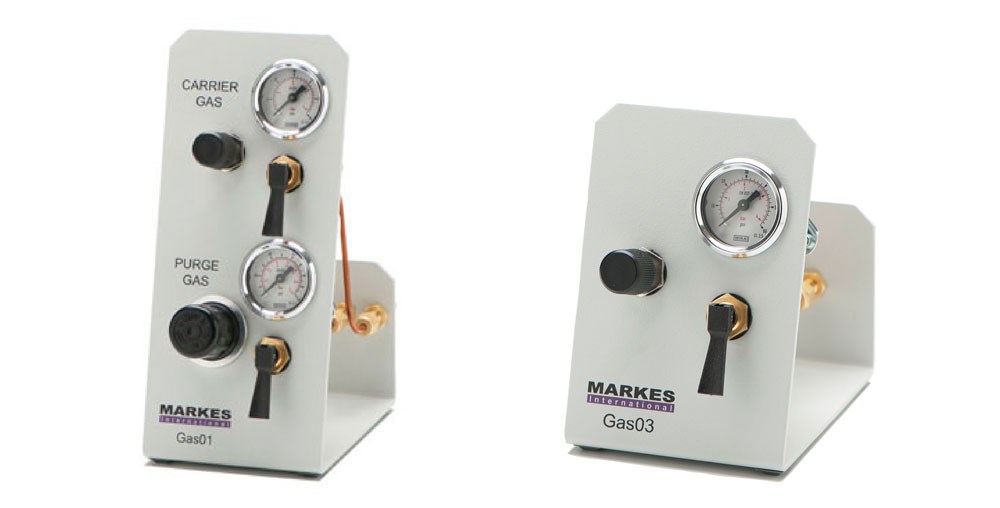

Gasregulatorer

Att reglera tryck och flöde på bärgasen är väsentligt för att kontrollera gastillförseln till ett analyssystem eller till ett off-line system.  Markes erbjuder två typer av regulatorer, en för användning med alla Markes termiska desorptionsinstrument såsom TD100-xr och UNITY-xr, och en  för off-line system som Micro-Chamber, TC-20 och utrustningen för att preparera kalibreringar, Calibration Solution Loading Rigg (CSLR).

Gasregulator - med dubbla regulator
Enheten med dubbla regulatorer rekommenderas av Markes för användning med alla system för termisk desorption (TD). TD-utrustning kräver vanligtvis tillförsel av mycket ren bärgas (vanligtvis helium) och torr luft eller kväve. Det pneumatiska tillbehöret med dubbla regulatorer styr båda dessa gasflöden till TD-instrumentet.

Högkvalitativ regulator i rostfritt stål (0–60 psig) för kontroll av bärgasen och en standardregulator (0–100 psig) för kontroll av luften eller kväve. Båda kanalerna har individuella vippventiler för på och avstängning. Liten och smidig enhet som enkelt får plats på bänken i labbet.
>> 78.U-GAS01 - Dual regulator

Gasregulator - med en regulator
Enhet med en regulator i högkvalitativ rostfritt stål, (0–60 psig) och en på/av vippventil. Denna rekommenderas för att reglera gastillförseln till Microchamber, TC-20 och Calibration Solution Loading Rigg (CSLR), och för att styra ”purge” gasflödet till ULTRA-xr och TD100-xr autosampler.
>> 78.U-GAS03 - Single regulator
